Гидравлическая характеристика теплообменников завес "Антарес" 1203AdWU

Для расчета величин вставьте значение в соответствующую ячейку:

Расход воды через теплообменник 0.29 л/с = 1.04 м3/ч , соответствует перепаду давления 0.94 кПа = 0.10 метра водяного столба (м в.ст.)
Расход воды через теплообменник 1.00 м3/ч = 0.28 л/с , соответствует перепаду давления 0.87 кПа = 0.09 метра водяного столба (м в.ст.)
Перепад давления 1.00 кПа = 0.10 м в.ст., соответствует расходу воды через теплообменник 0.30 л/с = 1.08 кг/ч
Перепад давления 0.10 м в.ст. = 0.98 кПа, соответствует расходу воды через теплообменник 0.30 л/с = 1.07 кг/ч

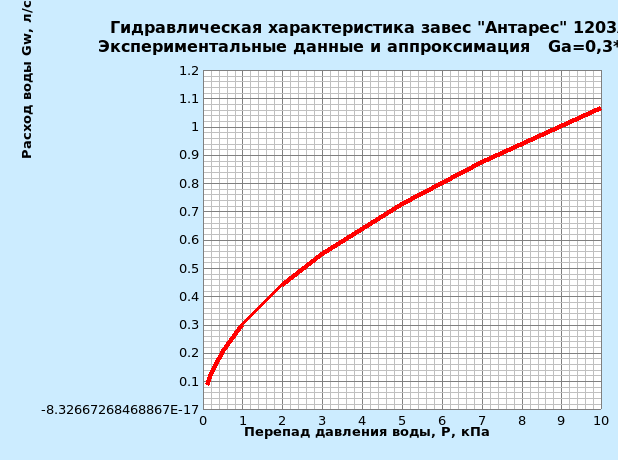

Экспериментальные данные и аппроксимация Gw = 0,3 *P0,55 ( P = 8,9 * Gw1,82 )

Гидравлическая характеристика теплообменников завес Антарес 1203AdWU

Расчет тепловых параметров завес с водяным теплообменником "Антарес" серии "Универсал ПРО" 1203AdWU по известным значениям входных температур и перепада давления воды

На максимальной скорости

  • Тепловая мощность завесы 30.45 кВт
  • Средняя температура воздуха на выходе из завесы 38С°
  • Температура воды на выходе из теплообменника завесы 70С°
  • Перепад давления воды на теплообменнике 0.94 кПа

На минимальной скорости

  • Тепловая мощность завесы 21.11 кВт
  • Средняя температура воздуха на выходе из завесы 47 С°
  • Температура воды на выходе из теплообменника завесы 78 С°
  • Перепад давления воды на теплообменнике 0.94 кПа
